爆款线路板

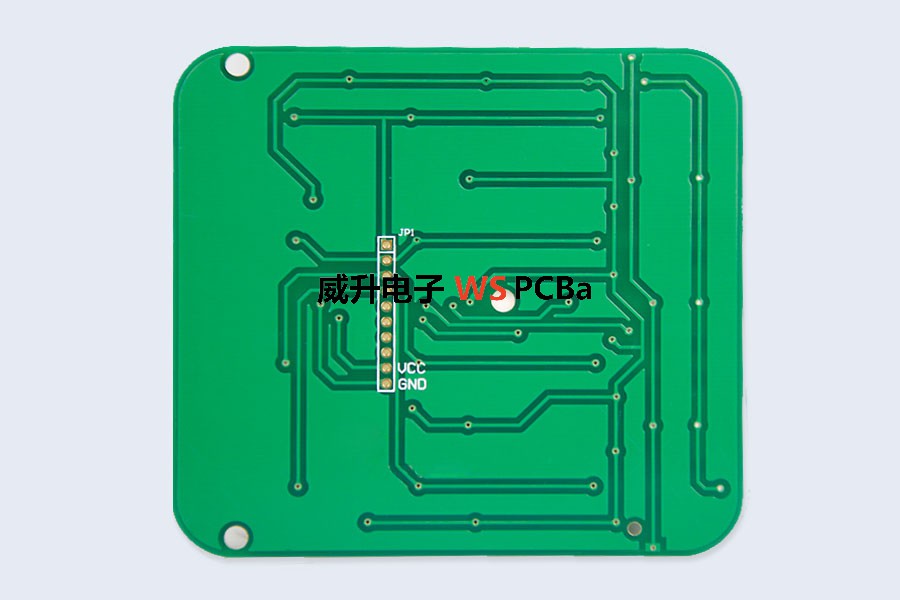

碳油沉金双工艺线路板

碳油沉金双工艺线路板

pcb威升电子一如概往精益求精秉承工匠精神生产的工作精神,力求生产的每一块pcb线路板都是精品,其中我们在碳油沉金双工艺线路板或者碳油线路板以及沉金线路板都是比较常见的

立即咨询立即咨询

咨询电话 :18038018833

微信:18038018833邮箱:2395573303@qq.com

产品详情

  • 板材:FR4
  • PCB尺寸:45*45mm
  • SMT贴片:可代工
  • 成型:CNC锣板
  • 交期:3-4天
  • 板厚:1.0mm
  • 层数:双面板
  • 阻焊/字符:绿油白字
  • 表面处理:印碳油
  • 铜箔厚度:1oz
  • 最小孔径:0.35mm
  • 线宽/间矩:10mil


pcb威升电子一如概往精益求精秉承工匠精神生产的工作精神,力求生产的每一块pcb线路板都是精品,其中我们在碳油沉金双工艺线路板或者碳油线路板以及沉金线路板都是比较常见的


  PCB碳油是一种导电油墨,属于PCB油墨的一种,会影响之后的工序。它的主要成分是碳,属于表面处理工艺的一种,是采用丝网印刷的方式,在指定位置上印上碳油,在高温固化后,形成一定阻值的碳膜,通常用于按键等位置,在导电的同时,还可增加键位的接触面积。以前主要应用到电视遥控器,电话机,儿童玩具或计算机(手工)上,如今用在电梯按键等产品上。

  碳油主要是由合成树脂、硬化剂、碳粉组成的液型导电碳膏,印刷过程中,其液体特性会出现扩散情况。因为碳油有导电属性,所以按键位间距设计要足够大。

  碳油使用的流程:

  喷锡板:阻焊后→印碳油→喷锡→正常流程;

  沉金板:阻焊后→印兰胶保护印碳油处→沉金→撕兰胶→印碳油→正常流程;

  沉锡:阻焊后→印碳油→字符→外形→测试→印兰胶→表面处理→撕兰胶→成品。

  PCB碳油的制作注意事项:

  当客户设计碳油比阻焊开窗小时,阻焊开窗必须保持原稿(比碳油开窗大单边2MIL以上),(阻焊开窗露线处需修改),特别要按原稿保留碳油PAD之间的阻焊桥。

  当阻焊开窗与碳油开窗相近时,必须将阻焊开窗更改形状,防止碳油在丝印过程中出现微短现象。

  当同一块板子上的碳油图形相互交叉成90度时,且碳油之间间距小于14MIL时,则需制作出两张碳油菲林进行丝印。

  威升pcb线路板厂可根据客户需求的不同,选择最适合客户的工艺进行生产,有各类高精密自动化流程设备,实现各环节的高质量生产
