ENTERPRISE ADVANTAGE
THE MOST RELIABLE

精于诚 竭尽全力为客户

产品严格按照客户要求定制、100%测试OK后出货
2-10层PCB线路板生产,可做导电胶、传统沉铜工艺
  • 飞针测试,样品小批量100%测试 飞针测试
    样品小批量

    100%飞针测试出货,让您安心放心

  • 企业实力,价格优惠合理 企业实力
    价格优惠

    合理利润无暴利

  • 全自动电测机批量生产 电测
    批量生产

    全自动电测机,100%测试OK后出货

  • 全程服务与售后保障 全程服务
    售后保障

    保证质量和生产工艺和售后服务

制程能力

  • 2-10层PCB层数范围
  • 8小时样板加急出货
  • 0.2-3.2mm板厚可做到
  • 4mil最小线宽线距
  • 8oz最高铜厚
ABOUT US
关于我们

关于我们



深圳市威升电子有限公司PCB线路板打样,PCB线路板生产,PCB线路板加工,PCB线路板厂家,并能为客户提供SMT贴片加工一站式服务;公司拥有成熟的线路板生产制造技术,掌握着行业的产品生产工艺和生产过程控制技术,以及技术的产品生产开发团队,产品覆 盖单双面、多层板、铝基板、厚铜板、陶瓷板、等特殊PCB板,可一站式满足客户的多种需求。产品广泛应用于通信设备、计算机、工业控制、 电源电子、家用电器、汽车、医疗仪器、安防电子、航天航空等高科技领域,产品50%外销到欧洲、美洲、日本、亚太等地区。

2014年PCB线路板工厂成立于深圳市沙井新区沙井街道办大王山第三工业区,属于综合型企业,针对样板、快板、小批量、中批量、大批量都全程制作无法模拟的生产厂家。公司拥有朝气蓬勃、和技术经验丰富的生产员工300余名,高层 管理人员和工程师80余名。拥有国内外的自动化生产线和检测设备,公司拥有2条全自动沉铜线,曝光机4台,飞针测试机50台,A OI光测机2台!年生产各种精密单、双、多层电路板达20万平方米,是一家规模强大、设备完善、管理严格、品质的电路板生产厂家。PCB打样,PCB线路板生产,各种电路板均可生产。

  2016年随着客户需求我们在深圳市宝安区沙井街道办大王山泰和工业区新设立SMT贴片,引进2台高精密YAMAHA以及全自动锡膏印刷机,日东回流焊等设备,两台钢网激光机。

  强势打造价比高的PCB与PCBA样品生产商!打造PCBA行业,欢迎广大个人、公司及贸易商咨询,合作!

  企业文化:公司提倡一种正直、富有责任感、务实而又勇于创新的企业文化,以帮助我们企业及全体员工共同发展,不断成长。

  企业精神:正直、勤奋、、创新 企业使命:成为全球的PCB及其他电子元件供应商

  企业价值观:诚信、务实、协助公司、员工、客户、供应商

  社会共同发展 人才理念:人才是企业持续成功的根本,尊重个性,强调协作,让每位员工都成为推动公司发展的积极动力和受益体

  用人标准:品行端正,敬业,勤奋上进

  行为准则:诚实,严谨,团结,负责

  质量观念:持续改善,没有好,只有更好

  我们希望与客户建立战略合作关系,为“成为PCB和PCBA一站式服务”这一企业愿景而不断努力!

查看更多+

PCB线路板定制常见问题

深圳市威升电子有限公司主营什么业务?

深圳市威升电子有限公司专业从事2-10层PCB线路板定制生产,提供PCB单面板、双面线路板、四层线路板、多层线路板、厚铜PCB板、铜基板PCB、工控线路板及PCB抄板等产品,样板加急最快8小时出货,批量最快24小时出货。

PCB线路板打样最快多久出货?

样板加急可8小时出货,批量订单最快24小时出货,产品严格按照客户要求定制,100%测试OK后出货。

PCB线路板可生产的板厚、线宽线距和铜厚范围是多少?

板厚可做0.2-3.2mm,线宽线距最小4mil,最高铜厚可做8oz,支持2-10层PCB线路板生产。

PCB产品出货前如何检测品质?

样品小批量100%飞针测试出货;批量生产采用全自动电测机,100%测试OK后出货,确保品质稳定。

威升电子支持哪些PCB生产工艺?

支持导电胶、传统沉铜工艺,可生产2-10层PCB线路板,并提供飞针测试、全自动电测等品质检测服务。

如何联系深圳市威升电子有限公司?

电话与微信同号:18038018833,邮箱:2395573303@qq.com,地址:深圳市宝安区沙井街道大王山社区大王山三工业区16栋。

威升电子可以定制哪些类型的PCB线路板?

可定制PCB单面板、双面线路板、四层线路板、多层线路板、厚铜PCB板、铜基板PCB、工控线路板、爆款线路板以及PCB抄板等,覆盖2-10层PCB生产需求。

PCB线路板的最小线宽线距能做到多少?

威升电子PCB线路板最小线宽线距可做到4mil,可满足高密度布线类产品的定制要求。

厚铜PCB板最高可以做多少盎司铜厚?

厚铜PCB板最高铜厚可做8oz,适用于大电流、高散热要求的电源、工控等产品。

PCB打样和批量生产的交期分别是多久?

样板加急最快8小时出货,批量订单最快24小时出货,具体交期以产品层数、工艺复杂度和数量为准,可电话18038018833咨询。

威升电子的PCB产品是否经过100%测试?

是的。样品小批量采用100%飞针测试出货,批量生产采用全自动电测机100%测试OK后出货,确保每件产品品质稳定。

PCB线路板定制的价格如何计算?

PCB线路板定制价格根据层数、板厚、铜厚、尺寸、数量及表面处理工艺等综合核算。威升电子坚持合理利润无暴利,可联系18038018833(微信同号)免费获取报价。

威升电子是否支持PCB抄板和工控线路板定制?

支持。威升电子提供PCB抄板服务,并可定制工控线路板等工业级PCB产品,适用于工业控制、电源设备等应用场景。

深圳市威升电子有限公司的生产地址在哪里?

工厂位于深圳市宝安区沙井街道大王山社区大王山三工业区16栋,欢迎客户实地考察与洽谈合作。

如何获取PCB线路板定制报价和技术支持?

可通过电话与微信18038018833(微信同号)或邮箱2395573303@qq.com联系,提供2-10层PCB线路板定制的报价与技术咨询服务。

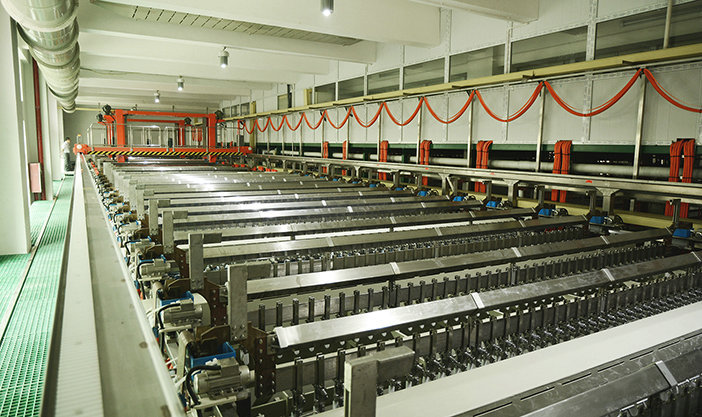

生产设备
